Allumage réglable à mini rotor équivalent au Daytona Dte

Allumage réglable à mini rotor, équivalent du Daytona Dte, compatible avec le boitier CDI Daytona 4 courbes ou le boitier CDI red devil.

Compatible avec moteurs, daytona ( 88, 115, 150 ), yx, zongshen ( 110, 115, 155 ), lifan....

Il permet le réglage de l'avance et est doté d'un sortie lumière 12V.

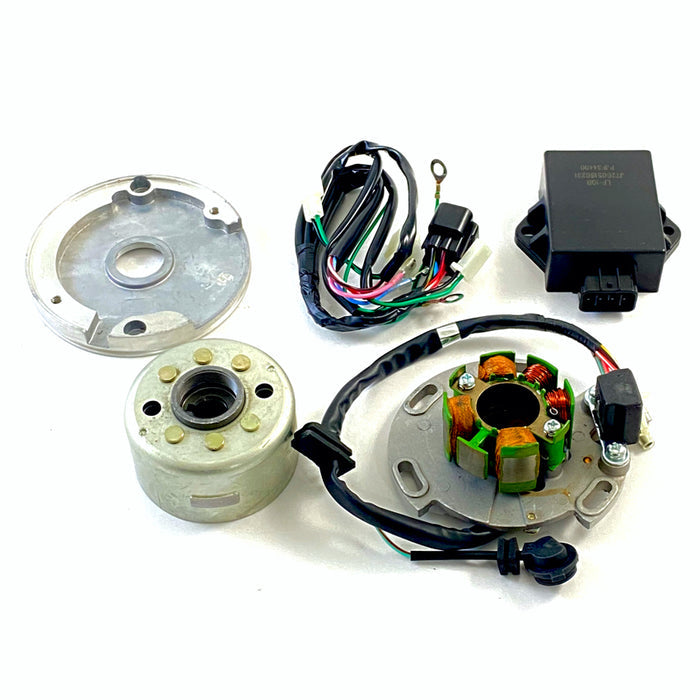

Complet avec plateau, visserie, stator, rotor, CDI et câblage.

Stator :

Fil vert pale ligné rouge = témoin de point mort

Rose : fil pickup----> à brancher sur le fil Rose du cablage

Vert ligné blanc : 2eme fil pickup ---> à brancher sur le fil bleu ciel

jaune : éclairage

noir ligné rouge : basse tension--> sur la fiche 2 fils

Rouge ligné blanc : 2eme basse tension--> sur la fiche 2 fils

les fils vert avec un anneau et une ficher plate vont sur la bobine haute tension

Le fil vert seul à la masse/moteur et chassis.

les autres vert + noir blanc : coupe circuit, soit avec une fiche male soit une femelle au choix
